QTL 錐套焊接輪轂適用于多種應用場景,例如與鋼板輪進行焊接。該輪轂由鋼材制成,經過鉆孔、攻絲及錐孔加工,可與 QTL 錐套配套使用。
采用碳鋼制造,經過鉆孔、攻絲和錐孔加工,結構堅固,適用于重載傳動場景。
通過焊接固定在鋼板輪、法蘭盤或其他傳動件上,再利用 QTL 錐套與軸進行無鍵連接,安裝便捷且對中性好。
一般使用焊接性能好的Q235-A號鋼。
普通錐套與其他傳動件組合使用時,在啟動、換向頻繁的場合,由于沖擊載荷大會造成內孔及鍵槽的損壞,精度降低,嚴重時使整個傳動零件報廢。
通過焊接固定在鋼板輪、法蘭盤或其他傳動件上,再利用 QTL 錐套與軸進行無鍵連接,安裝便捷且對中性好。
大大提高傳動件的使用壽命并降低了維修費用。
廣泛用于輸送機、風機、水泵、破碎機等工業設備,可傳遞較大扭矩,同時避免鍵連接帶來的應力集中和磨損問題

點擊圖片放大

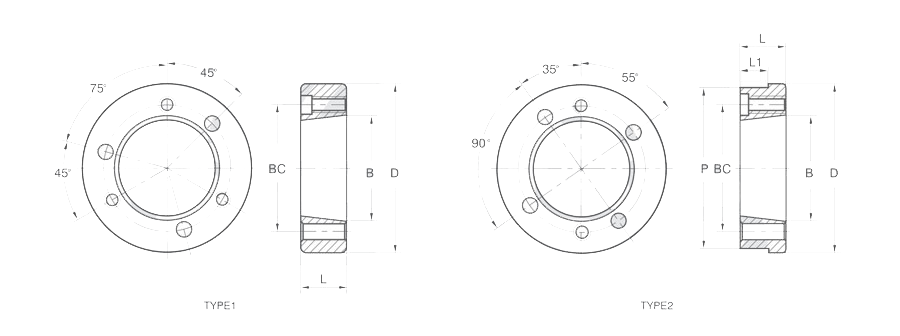

■產品本體結構詳見如上圖
上圖為QTL錐套焊接輪轂尺寸圖。
■尺寸表
|
型號 |
尺寸 |
|||||
|
D* |
L |
B |
P+ |
L1 |
BC |
|
|
JA |
2.250 |
9/16 |
1.375 |
一 |
一 |
1 21/32 |
|
SH-A |
3.000 |
13/46 |
1.871 |
一 |
一 |
2 1/4 |
|
SDS-A |
3.500 |
3/4 |
2.188 |
一 |
一 |
2 11/16 |
|
SK-A |
4.375 |
1 1/4 |
2.813 |
一 |
一 |
3 5/16 |
|
SF-A |
5.000 |
1 1/4 |
3.125 |
一 |
一 |
3 7/8 |
|
E-A |
6.250 |
1 5/8 |
3.832 |
一 |
一 |
5 |
|
F-A |
7.000 |
2 1/2 |
4.437 |
一 |
一 |
5 5/8 |
|
J-A |
7.750 |
3 3/16 |
5.140 |
一 |
一 |
6 1/4 |
|
M-A |
9.500 |
5 3/16 |
6.494 |
9.250 |
3 9/16 |
7 7/8 |
|
N-A |
10.500 |
6 1/4 |
6.990 |
10.250 |
4 1/2 |
8 1/2 |
|
型號 |
額定傳動扭矩 |
參考重量 |
||
|
6 |
9 |
12 |
||
|
JA |
800 |
1190 |
1610 |
0.4 |
|
SH-A |
950 |
1425 |
1900 |
1.0 |
|
SDS-A |
1130 |
1695 |
2260 |
1.3 |
|
SK-A |
2400 |
3600 |
4800 |
3.0 |
|
SF-A |
4060 |
6090 |
8120 |
4.0 |
|
E-A |
9240 |
13860 |
18480 |
9.0 |
|
F-A |
13960 |
20940 |
27920 |
16 |
|
J-A |
19550 |
29325 |
39100 |
25 |
|
M-A |
49000 |
73500 |
98000 |
50 |
|
N-A |
73200 |
109800 |
146400 |
75 |
